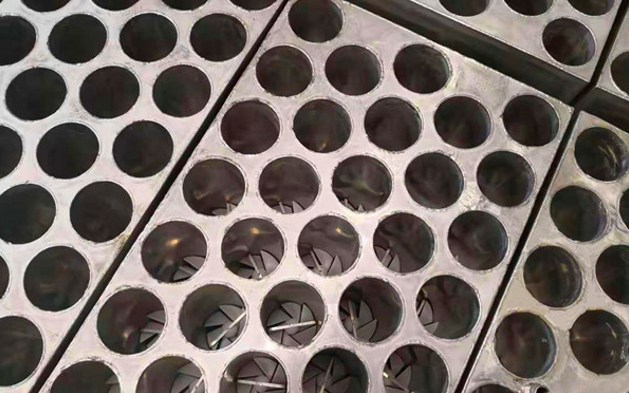

冷凝除雾器根据不同环境及工况的烟气流速及除尘除雾效果要求，可选择不同的整流器，分离器和汇集器进行多级组合。首先，流经导向膛线管，在导向板的作用下将烟气中的超大雾滴和粉尘颗粒物甩向桶壁脱除，同时导向膛线管座还兼顾烟气导向、以减小整体的压降作用:然后经过一级整流器整流后进入一级分离器，一级分离器去除烟气中30um以上的雾滴和粉尘颗粒:然后在进入隔离除尘冷凝除雾器，隔离除尘除雾器主要是去除下方逃逸的大颗粒雾滴和保证在低工况时正常工作:随后进入二级整流器，整流器主要是让经过下部的烟气在整流格栅的作用下垂直进入涡扇分离器，防止烟气中的饱和颗粒在旋转的条件下跟随烟气逃逸:在进入2级涡扇分离器的时候要对气流进行压缩，所以2级涡扇分离器上下均设计了文丘里加速导流管，接下来在进入三级整流器，原理同上;在进入三级涡扇分离器、三级分离器与二级相同结构模式，然后进入雾滴分离器。冷凝除雾器主要是去除前方处理后及冲洗过程中飘逸的极细小雾滴:保证出口带水现象的出现。
